Accessoires

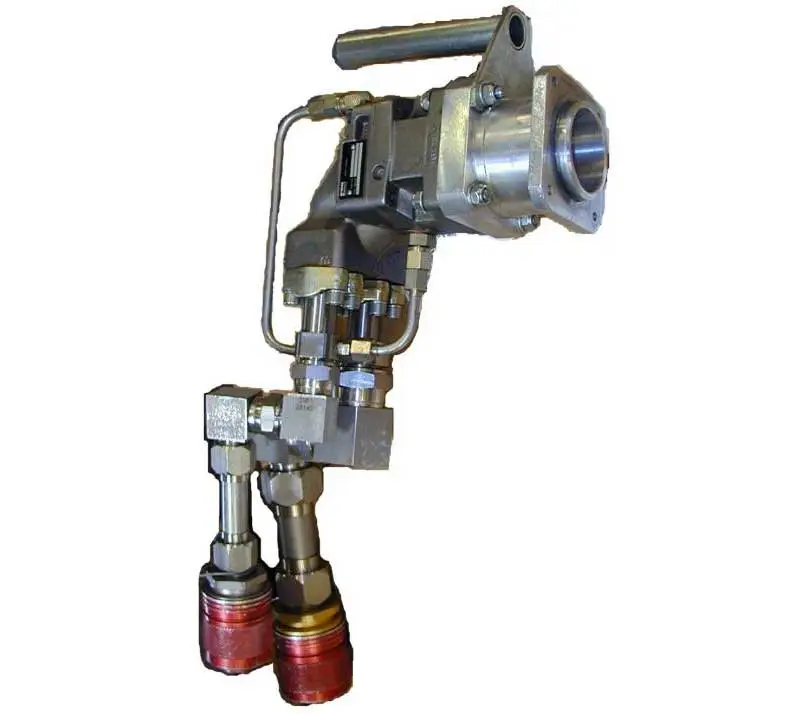

DH 5000
Moteur essais RAT
L'outil DH5000 permet de traîner le moteur de la Ram Air Turbine (RAT) dans les avions Airbus pour les tests de performance de cet équipement.
L'outil est principalement composé de :
- Un adaptateur pour l'interfaçage avec le moteur RAT
- Un moteur hydraulique à pistons axiaux à cylindrée fixe.
- Une lanterne de couplage entre le moteur hydraulique et le RAT
- 2 flexibles hydrauliques (un HP et un BP).
- Un support de tuyau.
Infos techniques
- Longueur : 800mm
- Largeur : 600mm
- Hauteur : 410mm
- Poids : 30kg

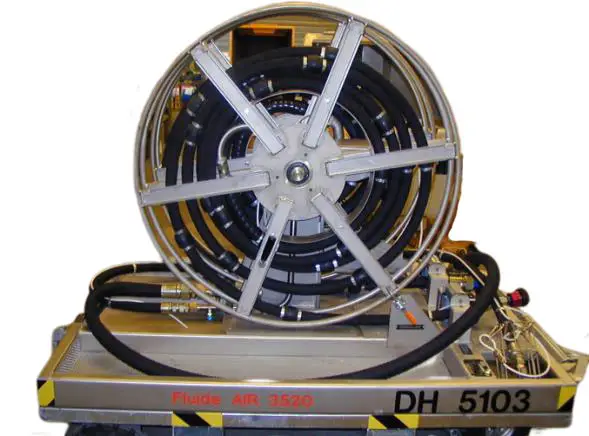

DH 5103 Roll Cart
Le DH 5103 permet le stockage de grande longueur de flexible pour des tuyauteries imposantes.
Fluide hydraulique type Skydrol ou Minéral Le DH 5103 est composé principalement de :
- Un châssis galvanisé monté sur roulettes freinées.
- Deux tuyauteries de liaisons à l’avion avec selfs de raccordement compatible avion montées sur enrouleurs.
Infos techniques
- Débit maximum : 200 L/min
- Pression maximum : 250 bars
- Liaison avion : 10 m
- Liaison groupe : 3 m
- Longueur du câble alimentation : 10 m

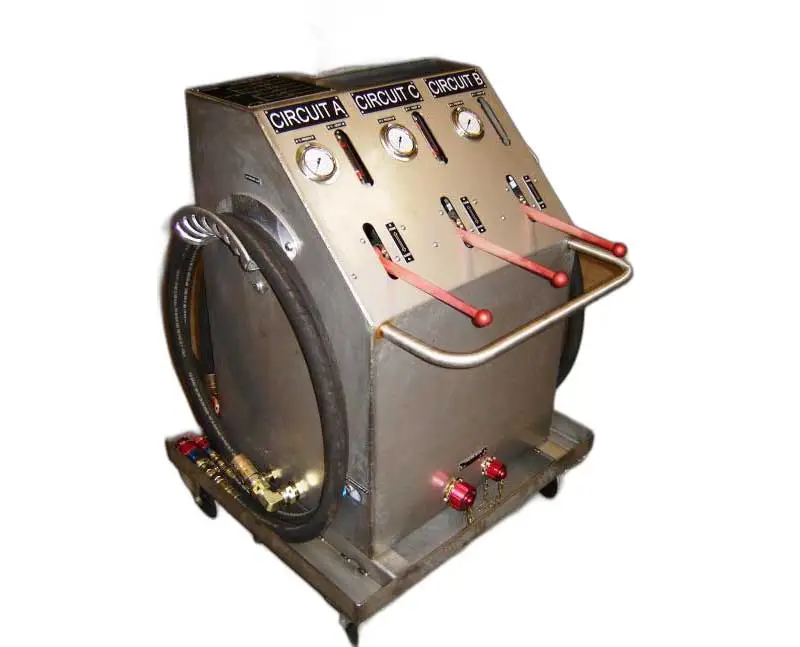

DH 5229
La servante DH-5229 est conçue pour utiliser deux ou trois circuits simultanément à partir d’une génération.
- Fluide hydraulique type MIL H 5606
- Fluide hydraulique conforme à la MILH 5606 (AIR 3520B), autres fluides sur demande
- Vanne d’isolement pour chaque circuit
- Manomètres pour chaque circuit en bars /psi
- Indicateur de débit visuel en L/min
- Facilité de déplacement (roues Ø150) avec 2 roues sur 4 freinées
- Prise de prélèvement sur circuit HP et Retour
- Possibilité de fonctionner sur les trois circuits en même temps
Infos techniques
- Débit maximum par circuit : 45 l/min
- Pression nominale d’utilisation : 210 bars
- Pression test maxi : 260 bars
- Température de fonctionnement : -20 à 50°C
- Température de l’huile maximale : 80°C
